С точностью до 5/100 мм: как сканируют яхту

Фото BYD

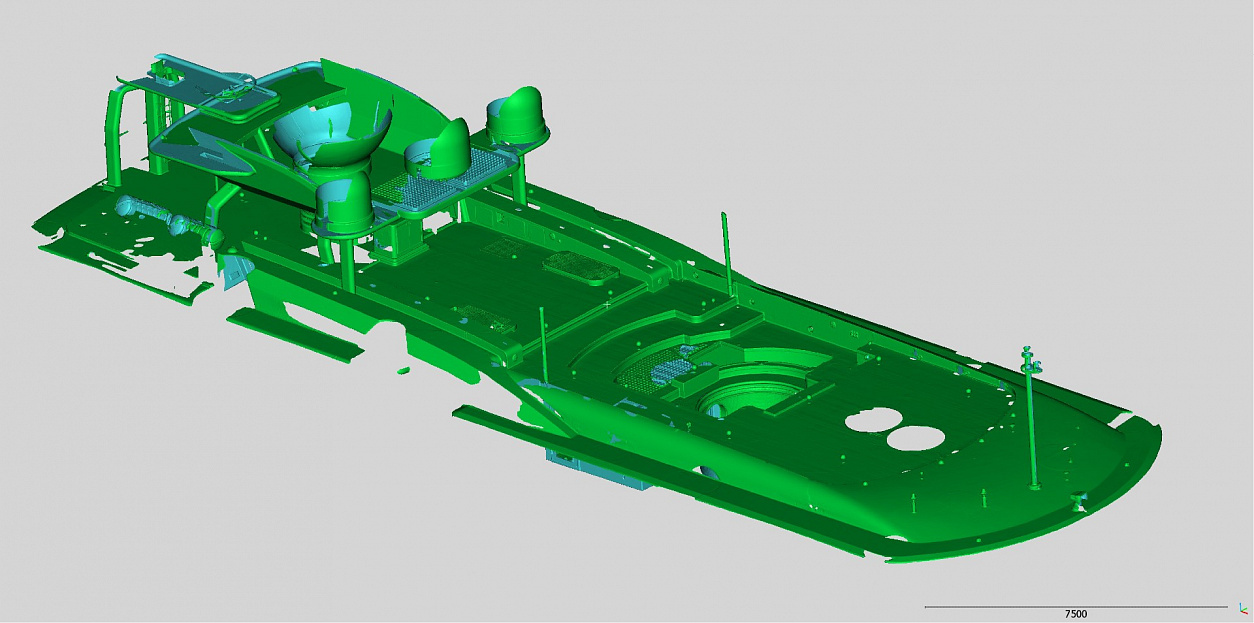

Недавно BYD построила 3D-модель 73-метровой Coral Ocean от Lürssen.



Затевая ремонт или переоборудование яхты, ее все чаще предварительно сканируют на высокоточном лазерном 3D-сканере. Так можно получить подробную модель лодки, чтобы на ней планировать работы и изменения конструкции. Например, модель транца строилась для удлинения Nostalgia (Feadship, 47,5 м), а модель корпуса парусника Velsheda – для улучшения его симметрии.


Лазерное сканирование яхт – и снаружи, и внутри – специализация компании Bravo Yacht Design Group (BYD) из Барселоны. Она провела уже 200 таких операций и отсканировала 2,5 погонных километра длины корпусов. Юбилейным стало построение модели экстерьера 73-метровой мегаяхты Coral Ocean от Lürssen.

BYD начала заниматься лазерным сканированием еще в 2004 году, практически с момента основания. Теперь ей принадлежат два сканера дальнего действия Faro Focus с точностью распознавания 1 мм на расстоянии до 330 метров. Это портативное устройство способно получить почти миллион пикселей 3D-модели за 1 секунду. Сканер работает на большом расстоянии, поэтому не нужно перемещать лодку. Вполне возможно провести операцию в доке или в марине. Точность операции зависит не столько от условий, сколько от профессионализма специалистов BYD – и тех, кто сканирует, и тех, кто обрабатывает и оптимизирует модель, убирает шум и лишние детали, например, такелаж. Кроме двух Faro Focus у фирмы есть и сверхточный сканер Go!, распознающий детали с точностью до 0,05 мм!


Время сканирования варьируется от 30 минут для детали диаметром 1 м до примерно восьми часов для корпуса 40-метровой яхты. Каюту можно отсканировать примерно за 45 минут. «Мы выполняем около 20 различных сканирований с разных позиций, каждое из которых дает около 10,9 миллиона пикселей», – рассказывает морской архитектор Тиа Симо, сооснователь BYD.

Bravo Yacht Design Group (прежнее название Barcelona Yacht Design Group) была основана в 2004 году Тиа Симо и Раулем Гонсало. Она базируется в испанских центрах яхтинга – Барселоны и Пальма-де-Майорка – и предлагает полный спектр услуг по проектированию и морской архитектуре яхт, а также их ремонта.
