Связь на внутренних водных путях

Текст Валерий Евстратов
Наша страна является не только великой морской, но и великой речной державой: большая часть водных путей России приходится на реки, озера, водохранилища, на которых базируется основная часть маломерных судов и которые используются для движения больших судов. Радиообмен, обеспечивающий безопасность плавания, передачу и прием сигналов бедствия, организацию движения и прочее, осуществляется в системе связи речного флота.

Cуществующая система связи речного флота создана и используется для обеспечения его повседневной деятельности. В то же время и судоводители малых судов при движении по внутренним водным путям могут пользоваться ее услугами, для чего им необходимо знать открывающиеся перед ними возможности, основные принципы организации связи и правила ее ведения.

Радиосвязь на внутренних водных путях осуществляется в диапазоне дециметровых волн (ДЦВ) на частотах 300,0125 - 300,5125 МГц и 336,0125 - 336,5125 МГц. Данные диапазоны разделены на отдельные отрезки, образующие так называемую сетку каналов, выделяемых судам и береговым службам для тех или иных целей.

Основным видом радиосвязи является радиотелефония в симплексном режиме (когда прием и передача разделены по времени), используемая для оперативной связи судно - судно, судно - шлюз и т.п.

Связь судов между собой, с береговыми службами и получение навигационной и гидрометеорологической информации осуществляется на специально выделенных для этого частотных каналах. Важнейшим из них является 5-й (300,2 МГц) - единый на всех бассейнах канал вызова, безопасности и передачи сигналов бедствия. Он используется для оперативной связи при согласовании взаимных действий и маневров в ходе движения судов (например, о порядке расхождения или обгона), а в случае серьезной аварии - для передачи и приема сигналов бедствия и ведения переговоров при проведении спасательных операций.

Общим для всех бассейнов является и 3-й канал (300,1 МГц), предназначенный для связи судов с диспетчерами шлюзов. Остальные каналы присваиваются портам и различным береговым службам.

Передача прогнозов погоды и путевой информации осуществляется на специально выделенных частотных каналах, список которых приводится в Указаниях по организации и ведению радиосвязи с судами при плавании по внутренним водным путям РФ Министерства транспорта России.

Капитаны маломерных судов, находящихся в плавании по внутренним водным путям, могут использовать радиосвязь:

•, для обеспечения безопасности плавания,

•, для передачи сигналов бедствия и согласования совместных действий при проведении спасательных операций,

•, для приема гидрометеорологических и навигационных извещений,

•, для связи со своими клубами (стоянками) и между собой.

Безопасность плавания обеспечивается согласованием взаимных действий и маневров находящихся в опасной близости судов, особенно в узостях, в условиях плохой видимости, в шлюзах и на подходах к ним. При плавании по извилистым каналам и рекам с высокими берегами судоводителям малых судов полезно прослушивать сообщения больших судов об их подходе к этим участкам.

Безопасность плавания в значительной степени зависит от своевременного получения информации о состоянии метеорологической и навигационной обстановки в районе плавания. Такие прогнозы передаются специально назначенными для этого береговыми радиостанциями. Зоны действия этих радиостанций имеют, как правило, перекрытие, поэтому передачи прогнозов и путевой информации можно принимать практически в любой точке бассейна.

Маломерным судам разрешается осуществлять связь друг с другом и со своими стоянками и клубами. Для этой цели выделен 42-й канал, а также 25-й канал (там, где он не занят).

ПРАВИЛА ВЕДЕНИЯ РАДИОСВЯЗИ

Порядок и правила ведения радиосвязи определяются Указаниями по организации и ведению радиосвязи с судами при плавании по внутренним водным путям Российской Федерации. Ниже приведены выдержки из действующих правил, которые могут быть использованы судоводителями малых судов при плавании по внутренним бассейнам РФ.

1. Сигналы бедствия, срочности и безопасности

1.1. Сигналы бедствия, срочности и сообщение о бедствии передаются по указанию капитана судна.

1.2. В случае, когда судно терпит бедствие и требует помощи, сигналы бедствия и срочности передаются и принимаются с использованием всех имеющихся на борту судна радиосредств.

1.3. В случае возникновения аварийной ситуации капитан (вахтенный начальник) судна обязан вызывать ближайшие суда на 5-м канале, а при невозможности установления связи вызывать ближайшую береговую станцию на присвоенном ей канале.

1.4. Ни одно из положений настоящих Указаний не может служить препятствием к использованию радиостанцией терпящего бедствие судна всех имеющихся возможностей для установления связи с ближайшими судами или береговыми пунктами для передачи сообщений о бедствии и запроса помощи.

2. Передача прогнозов погоды, путевой информации и циркулярных сообщений

Передача прогнозов погоды, предупреждений и путевой информации осуществляется по установленному расписанию на выделенных для этого каналах и в соответствии с таблицей.

3. Служебная радиосвязь

3.1. В период плавания главная радиостанция должна быть постоянно включена на 5-м канале (300,2 МГц). Частота 300,2 МГц является частотой бедствия, безопасности и вызова для радиотелефонии на внутренних водных путях страны. Ведение переговоров на 5-м канале, не связанных с вопросами обеспечения безопасности, ЗАПРЕЩАЕТСЯ.

3.2. Переговоры с диспетчерским персоналом портов, пристаней, гидроузлов и других береговых объектов должны осуществляться на закрепленных за ними частотах.

3.3. Перед вызовом радиостанции предварительным прослушиванием на канале вызываемой радиостанции необходимо убедиться в том, что она не ведет радиообмен с другой радиостанцией, и лишь после этого сделать вызов.

3.4. Радиосвязь должна осуществляться с соблюдением Правил ведения радиотелефонных переговоров по каналам радиосвязи на внутренних водных путях России, а переговоры носить четкий и лаконичный характер.

При ведении радиообмена применяются позывные, в качестве которых используются названия судов или названия шлюзов: Теплоход "Рыбинск">, Яхта "Вега">, Шлюз №1 , Петрозаводск-Радио и т.д. Например, вызов диспетчера шлюза №1 звучит так: <"Шлюз №1", яхта "Вега", прием.

Если диспетчер принял вызов, то он отвечает: <"Вега", я "Шлюз №1", вас слышу хорошо, прием. После этого могут быть проведены переговоры о порядке прохождения шлюза. Аналогичный порядок установлен и для связи и с судами на 5-м канале.

При аварии судна передается сигнал бедствия на 5-м канале (а при отсутствии связи - на каналах береговых радиостанций), состоящий из:

•, слова БЕДСТВИЕ, передаваемого три раза,

•, слова ГОВОРИТ, передаваемого один раз,

•, названия судна, терпящего бедствие, передаваемого три раза.

Сигнал бедствия и сообщение о бедствии следует передавать до тех пор, пока не будет получено подтверждение о приеме.

Сигнал бедствия по очередности пользуется абсолютным приоритетом перед другими сигналами. Все другие радиостанции, принявшие сигнал бедствия, должны немедленно прекратить любые передачи, которые могут создать помехи радиообмену по оказанию помощи терпящему бедствие.

За сигналом бедствия передается сообщение о бедствии, состоящее из сведений о характере бедствия, местонахождении судна, требуемой помощи и любых других сведений, способствующих уяснению положения судна для оказания ему помощи.

Помимо сигналов бедствия, к приоритетным относятся сигналы срочности и безопасности, передаваемые также на 5-м канале.

Сигнал срочности указывает, что вызывающая радиостанция имеет для передачи срочное сообщение, касающееся безопасности судна или какого-либо человека, находящегося на нем или видимого с него.

Сигнал безопасности говорит о том, что данная радиостанция будет передавать сообщения, касающиеся безопасности плавания, важные гидрометеорологические сведения или изменения в судоходной обстановке.

На внутренних водных путях всем радиостанциям запрещается:

•, работать на неразрешенных каналах,

•, использовать не присвоенные позывные сигналы,

•, устанавливать связь и производить обмен с неразрешенными береговыми корреспондентами, за исключением радиостанций судов, терпящих бедствие,

•, увеличивать мощность радиопередатчиков сверх указанной в разрешении на эксплуатацию,

•, применять произвольные коды и сокращения.

СРЕДСТВА РАДИОСВЯЗИ

Все радиостанции, устанавливаемые на судах, плавающих на внутренних водных путях, должны обязательно иметь допуск Речного Регистра РФ и Сертификат Министерства связи независимо от их принадлежности и от того, являются ли эти радиостанции главным либо дополнительным оборудованием.

В настоящее время появилось достаточно много компактных судовых радиостанций, способных разместиться на малых судах с ограниченными объемом внутренних помещений и энергоемкостью источников электропитания. К их числу относятся изготовленные в России специально по требованиям речного флота носимая радиостанция Гранит-44 и стационарная (судовая) Гранит Р-24, а также адаптированные радиостанции Motorola GM-350, GP-340 и Tait 2000 (Радиома-300). Все перечисленные радиостанции, краткое описания которых приводятся, имеют допуск Речного Регистра РФ.

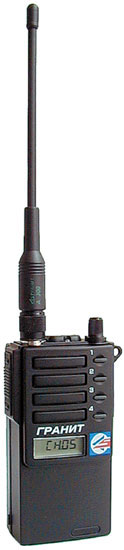

Гранит Р-44

Первая компактная носимая ДЦВ-радиостанция речного флота, выполненная на современном уровне. Имеет все речные каналы (16 симплексных и 12 дуплексных) в диапазонах 300,0125 - 300,5125 МГц и 336,0125 - 336,5125 МГц. Очень удобна в эксплуатации: управление ее работой осуществляется с помощью нескольких кнопок, а для контроля каналов и состояния станции имеется небольшой жидкокристаллический дисплей. Может использоваться для работы в дуплексных каналах при использовании двухчастотного симплексного режима. В комплект поставки входят штатная антенна, аккумуляторная батарея, зарядное устройство и кожаный чехол. Для использования радиостанции в стационарном режиме дополнительно поставляются адаптер для питания от источников постоянного тока 12,6 В или 24 В, манипулятор (громкоговоритель/микрофон с переключателем прием/передача), выносная антенна с кабелем.

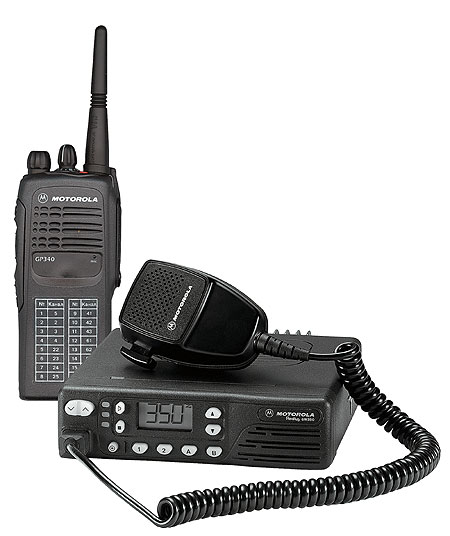

Motorla GP340

Носимая радиостанция производства известной американской фирмы Motorola. В отличие от радиостанции Гранит Р-44 имеет только 16 каналов (номера каналов могут устанавливаться по желанию покупателя). Из-за отсутствия дисплея выбор каналов осуществляется по таблице соответствия, находящейся на передней части радиостанции.

Motorola GM-350

Мобильная ДЦВ-радиостанция, адаптированная к требованиям речного флота. Работает на всех частотных каналах. В состав комплекта поставки входят приемопередатчик, преобразователи напряжения 24/12 В, 12/12 В или 220/12 В. В штатный комплект поставки входят петлевые антенны, имеющие возможность заземления, однако они неудобны для установки на малых судах, поэтому вместо них обычно устанавливают штыревые антенны.

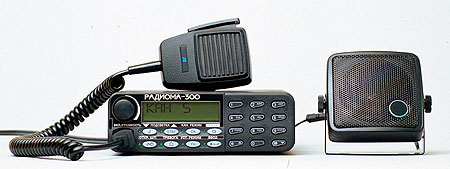

Радиома-300

Адаптированная к требованиям речного флота мобильная радиостанция Tait-2000@ производства новозеландской фирмы Tait. Как и Motorola GM-350, имеет все частотные каналы. Питание от сети постоянного тока напряжением 12 В. Для работы от бортсети с напряжением 24 В или 220 В поставляются соответствующие преобразователи. Комплектуется штыревой антенной.

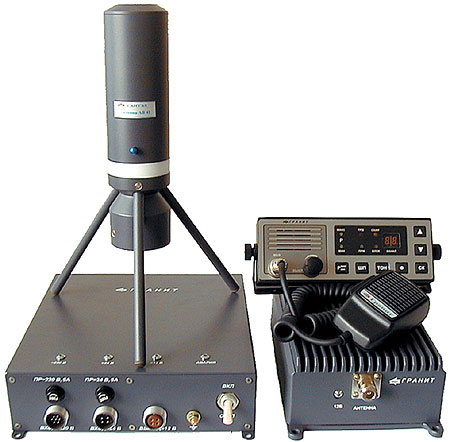

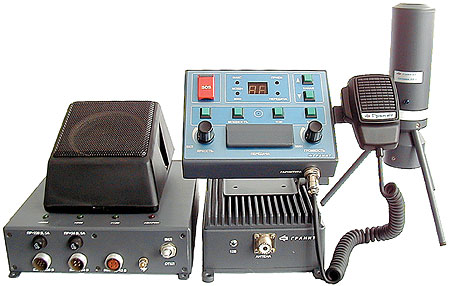

Гранит Р-24

Стационарная ДЦВ-радиостанция, специально разработанная для судов речного флота. Состоит из нескольких блоков: приемопередатчика, пульта управления, преобразователя напряжения 220/24/12 В (для судов с бортовой сетью 12 В блок не нужен), антенны. Работает на всех частотных каналах. Единственная радиостанция, предоставляющая возможность использовать ее из двух разнесенных постов управления. Штатная антенна радиостанции заземлена по постоянному току, что обеспечивает защиту радиостанции от грозовых разрядов и статического электричества.

Расписание береговых радиостанций, передающих прогнозы погоды, предупреждения и путевую информацию
Наименование пункта, позывной
№ канала
Время передачи прогноза
Время передачи путевой информации
Канал им. Москвы
Северный порт (Москва-4)
9
По запросу
По запросу
р. Волга
Кимры
2
По запросу
По запросу
Углич (Углич-3)
2
Рыбинское водохранилище
Рыбинск-7
11
Сороковая минута каждого четного часа
То же
Череповецкое водохранилище, Белое озеро
Череповец-1
7, 8
00.35 - 00.45
04.35 - 04.45
08.35 - 08.45
16.35 - 16.45
20.35 - 20.45
То же
Белозерск
8
То же
06.50 - 07.00
14.50 - 15.00
Вытегра-1
10
То же
04.50 - 05.00
12.50 - 13.00
Вознесенье
11
То же
00.50 - 01.00
08.50 - 01.00
Подпорожье
6, 7, 8, 9
То же
00.50 - 01.00
08.50 - 9.00
16.50 - 17.00
Онежское озеро, Беломорско-Балтийский канал
Петрозаводск
7
Первые 10 мин. каждого четного часа
То же
Шала
11
01.00 - 01.15
07.00 - 07.15
13.00 - 13.15
19.00 - 19.15
То же
Повенец
7
01.00 - 01.15
07.00 - 07.15
13.00 - 13.15
19.00 - 19.15
То же
Ладожское озеро
Свирица
6
01.00 - 01.10
03.00 - 04.10
09.00 - 09.10
13.00 - 13.10
18.00 - 18.10
21.00 - 21.10
06.50 - 07.00
16.00 - 16.10
22.50 - 23.00
Приозерск
7
По запросу
По запросу
Питкяранта
6
По запросу
По запросу
Шлиссельбург
6
По запросу
04.50 - 05.00
12.50 - 13.00
20.50 - 21.00
Санкт-Петербург
Петербург-5
7
По запросу
07.50 - 08.00
14.50 - 15.00
22.50 - 23.00
Финский залив
Ломоносов-1
24
00.00 - 00.10
06.00 - 06.10
12.00 - 12.10
16.00 - 16.10
20.00 - 20.10
2.00 - 12.10
20.00 - 20.10

Береговые радиостанции, ведущие наблюдение за сигналами бедствия
Наименование пункта Позывной № канала Время работы
Рыбинское водохранилище
Павлоково Череповец-1 5 Круглосуточно
Череповецкое вдхр., Белое озеро
Шексна Череповец-1 5 Круглосуточно
Аристово Череповец-1 5
Иванов Бор Белозерск 5
Белозерск Белозерск 5
Онежское озеро
Беломорско-Балтийский канал
Вознесенье Вознесенье 5 Круглосуточно
Вытегра Вытегра 5
Петрозаводск Петрозаводск 7
Шала Шала 11
Повенец Повенец 7
Ладожское озеро
Свирица Свирица 5 Круглосуточно
Мыс Сторожно Свирица 5
Погран-Кондуши Свирица 5
Шлиссельбург Шлиссельбург 5
Мыс Осиновец Шлиссельбург 5
Мыс Денисово Шлиссельбург 5
О. Валаам Приозерск 5
Питкяранта Питкяранта 5
Новая Ладога Новая Ладога 5
Финский залив
Ломоносов Ломоносов-1 24 Круглосуточно
Мыс Стирсудден Петербург-3 24
Красная Горка Петербург-3 24
